PL. 03 · Immeuble de rendement · Saint-Cergue (VD)
Quatre niveaux remis à plat.
Un immeuble de rendement dans le village de Saint-Cergue : des logements imbriqués sur quatre niveaux, un rez-de-jardin enterré d'un côté, une dépendance. Le bureau d'architectes qui prépare la rénovation a besoin de plans qu'on peut croire sur parole.
01 · Sur site
Un immeuble habité, un relevé sans déranger.

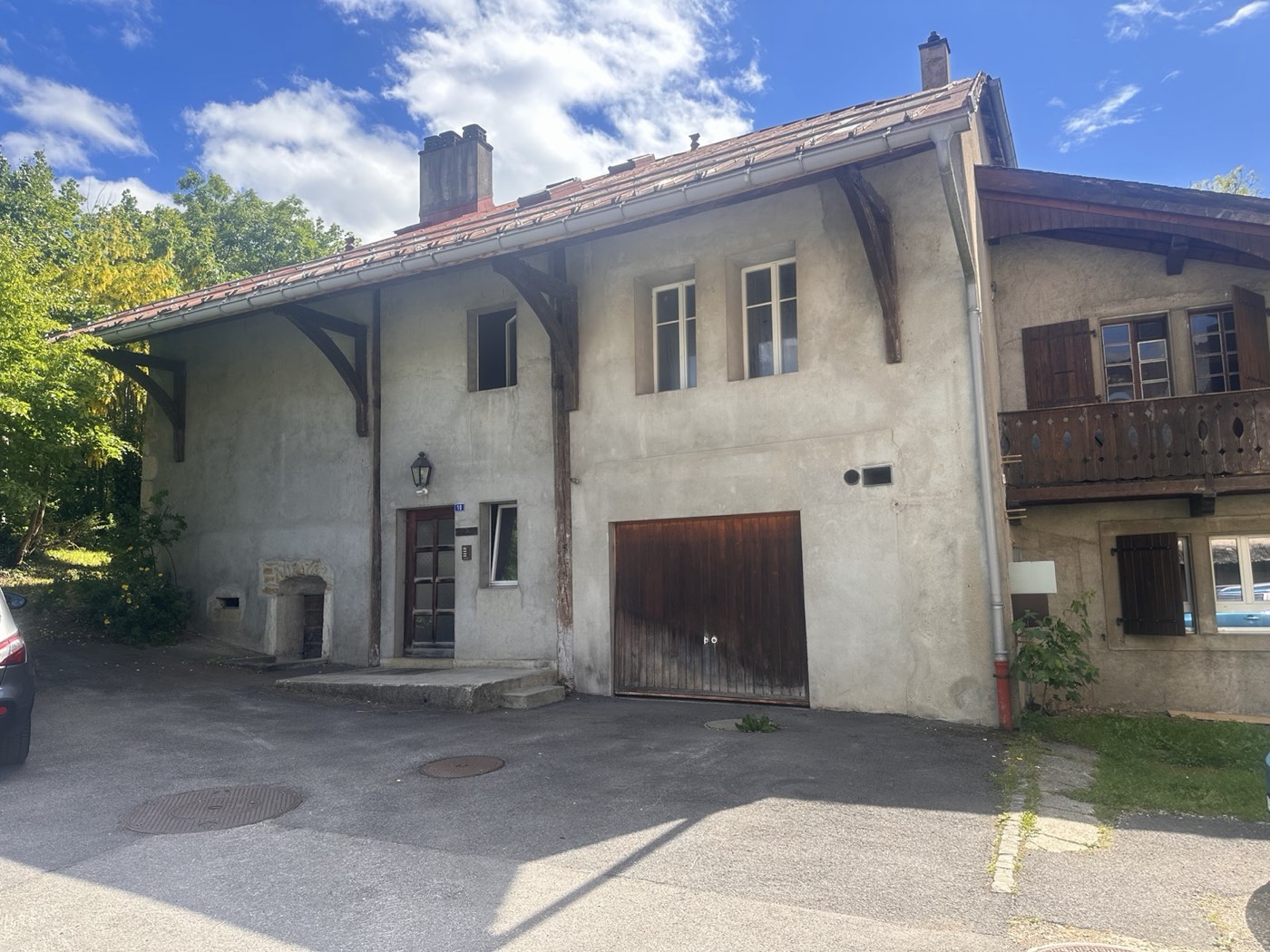

L'immeuble vit : des locataires, des caves pleines, un garage, une dépendance. Le relevé s'organise avec la régie, logement par logement, du rez-de-jardin aux combles — et autour du bâtiment pour les façades.
Sur un bâti villageois de cette taille, le scanner fait en quelques heures ce qu'un relevé manuel ferait en semaines : chaque pièce, chaque circulation, chaque hauteur sous plafond, capté en une passe.
02 · Le nuage de points
Couper l'immeuble pour le comprendre.
C'est l'avantage décisif du nuage : on peut trancher dedans. La coupe révèle d'un coup ce que quatre niveaux imbriqués cachent — l'escalier qui dessert les logements, les hauteurs réelles, le rez-de-jardin enterré, la charpente.

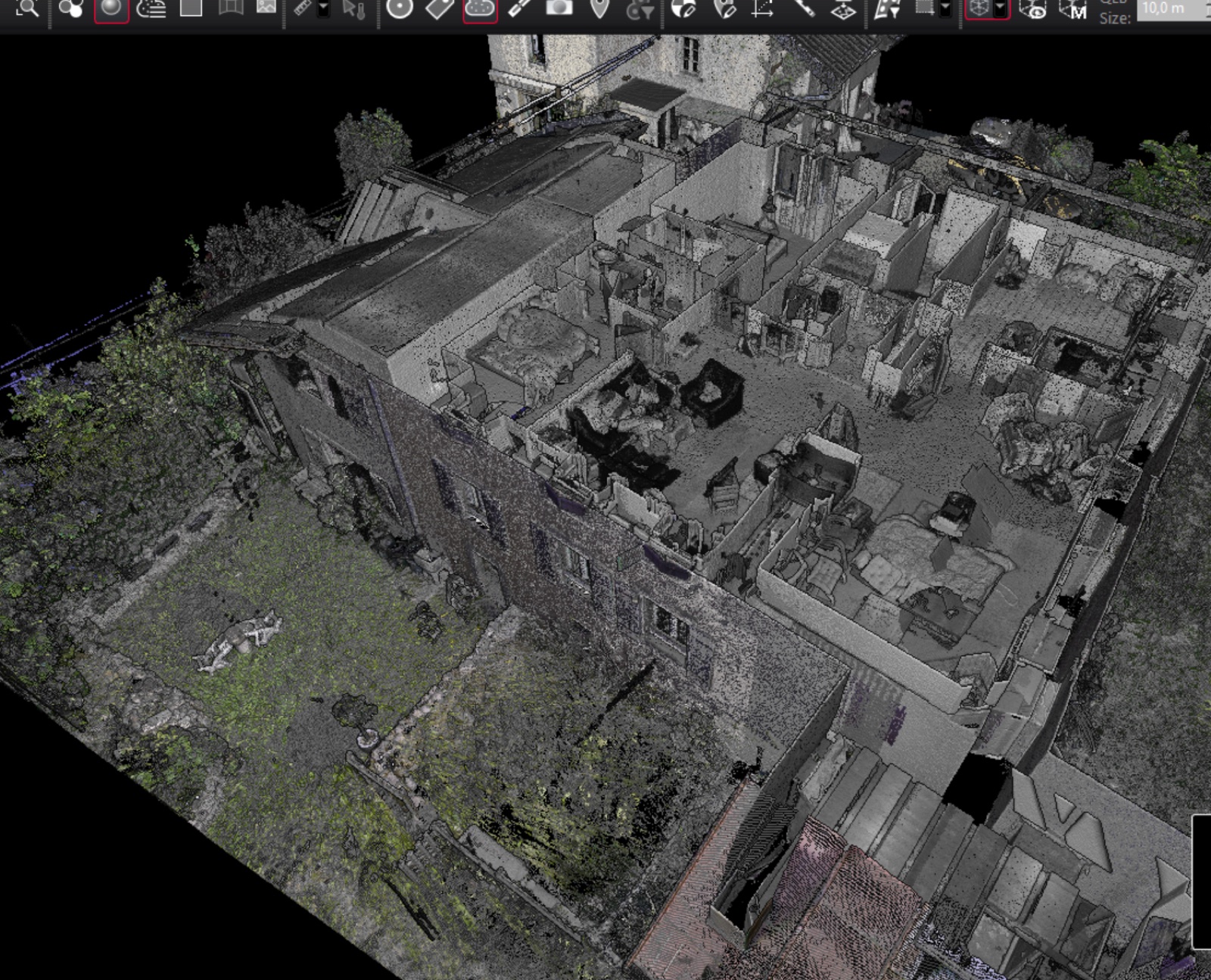

Vu du dessus, le nuage montre l'organisation exacte de chaque étage, meubles et cloisons compris. La structure n'a plus de zone d'ombre.
03 · La maquette
Le volume entier, remonté dans la maquette.

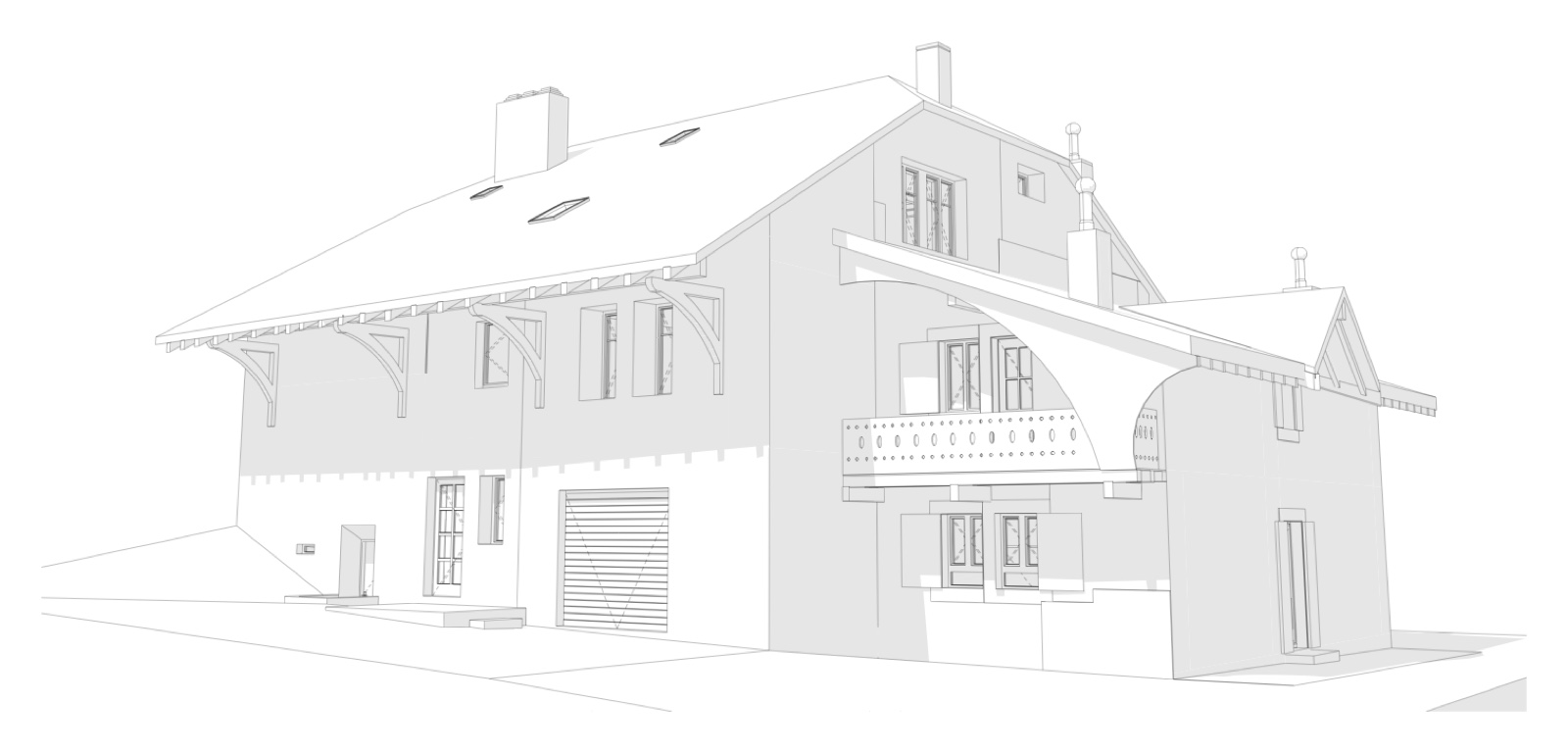

Depuis le nuage, la maquette reconstruit l'immeuble complet — enveloppe, planchers, toiture, dépendance. La coupe 3D dans la maquette répond à la coupe dans le nuage : mêmes niveaux, mêmes hauteurs, mais cette fois en éléments constructifs exploitables.
La visite BIMx accompagne la livraison : la régie et l'architecte naviguent dans l'immeuble sans ouvrir un logiciel de dessin.
04 · Les plans
Des planches 1:50, comme au bureau.
La livraison finale parle le langage du projeteur : planches de l'existant au 1:50 — plans d'étages, deux coupes, quatre façades — avec cotes, niveaux et surfaces nettes par pièce. Le dossier complet part le 1er juillet : la rénovation peut se dessiner.
La livraison
Ce qui a été remis au client.
- Maquette BIM de l'existant
- Planches 1:50 : plans d'étages
- 2 coupes · 4 façades
- Surfaces nettes par pièce
- Visite BIMx navigable
Devis 29.05 — signé 03.06 — accord de la régie — scan complet — planches + BIMx livrés 01.07
