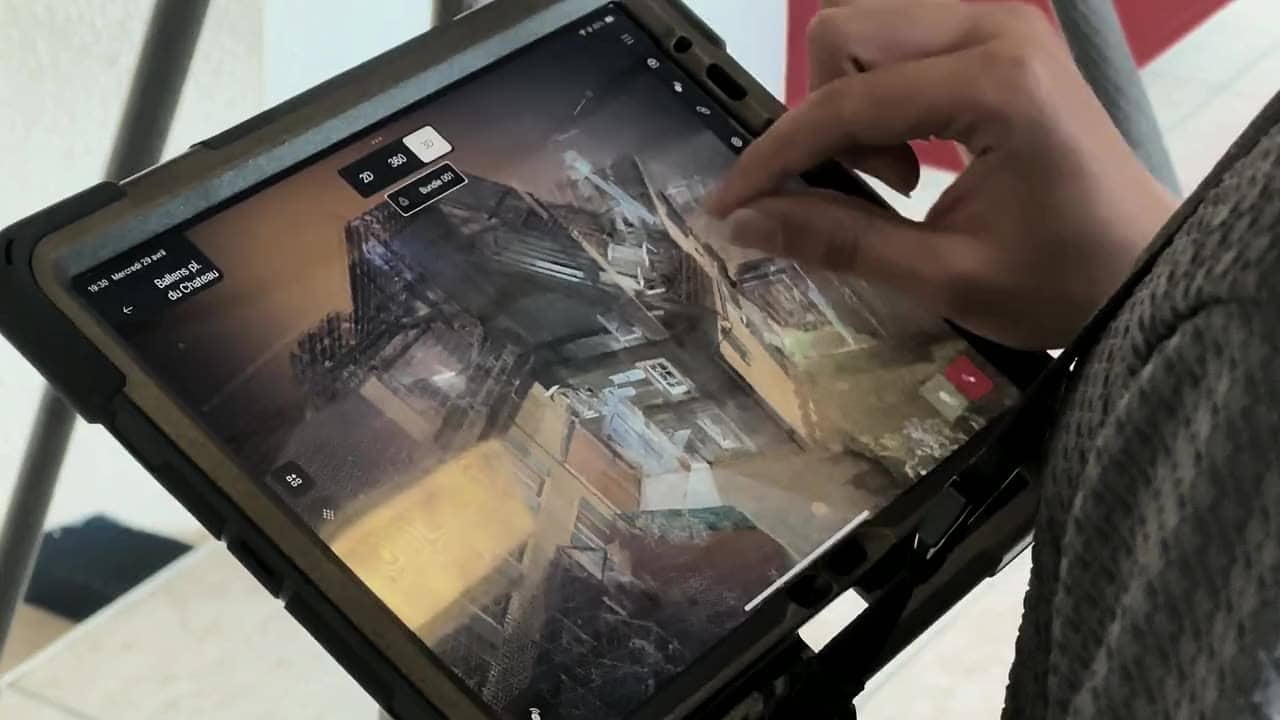

Im Bauwesen ist eine Punktwolke die digitale 3D-Kopie eines Gebäudes: Millionen von Punkten, die ein Laserscanner auf Wänden, Decken, Fassaden und Leitungen gemessen hat, jeder durch seine Koordinaten X, Y, Z definiert. Mit dem gleichnamigen Diagramm aus der Statistik hat das nichts zu tun. Erzeugt wird sie mit statischem oder mobilem Laserscanning, Standpunkt für Standpunkt zusammengesetzt und anschliessend in Revit oder Archicad genutzt, um Pläne oder ein BIM-Modell des Bestands daraus abzuleiten. Dieser Leitfaden deckt die ganze Kette ab: die Erzeugung der Punktwolke, ihre tatsächliche Dichte und Genauigkeit, die Dateiformate (E57, RCP, LAS), das Einfügen in die Fachsoftware, und was Sie je nach Projekt bestellen sollten: nur die Punktwolke oder das Modell.
Sie brauchen nur einen Preis für Ihre Punktwolke? Der Konfigurator berechnet Ihre Aufnahme in 2 Minuten.
Was ist eine 3D-Punktwolke eines Gebäudes?
Konkret ist jeder Punkt der Wolke eine Messung: Der Scanner sendet einen Laserstrahl aus, die Wand wirft ihn zurück, das Gerät leitet daraus eine Distanz ab und speichert einen Punkt im Raum. Wiederholen Sie das bis zu 2 Millionen Mal pro Sekunde (die Messrate eines Scanners wie des Leica RTC360), und Sie erhalten am Ende der Aufnahme mehrere hundert Millionen Punkte, die das Gebäude so zeichnen, wie es ist: mit schiefwinkligen Wänden, geneigten Decken und sichtbaren Schächten.
Jeder Punkt trägt mindestens seine drei Koordinaten. Dazu kommen in der Regel ein Intensitätswert (die Stärke des Laserechos, nützlich zur Unterscheidung von Materialien) und eine RGB-Farbe aus den Panoramafotos, die an jedem Standpunkt aufgenommen werden. Genau das macht eine eingefärbte Punktwolke so lesbar wie eine Begehung vor Ort.
Was die Punktwolke nicht ist: ein Modell. In einer Punktwolke gibt es weder «Wand» noch «Tür» noch «Geschoss», nur Punkte. Man kann jedes beliebige Mass abgreifen, Schnitte legen, eine Raumhöhe prüfen; man kann ihr aber keine Fläche nach SIA 416 und keinen Massauszug abverlangen. Diese Unterscheidung prägt den ganzen Rest des Artikels, und die Wahl zwischen reiner Punktwolke und BIM-Modell ergibt sich direkt daraus.
Wie entsteht eine Punktwolke?
Zwei Gerätefamilien dominieren die Gebäudeaufnahme und werden oft im selben Projekt kombiniert. Unser Leitfaden zum 3D-Scan beschreibt sie Technologie für Technologie; hier das Wesentliche aus Sicht der erzeugten Punktwolke.
Der statische Scanner: Standpunkt für Standpunkt
Auf einem Stativ tastet der Scanner seine Umgebung von einem festen Punkt aus im 360°-Rundum ab, dann wird er versetzt: Jede Position ist ein Standpunkt (eine Station) und erzeugt ihre eigene Teilpunktwolke. Ein stark unterteilter Innenraum braucht viele davon: Jeder Raum, jeder Korridor, jeder Treppenlauf fügt Standpunkte hinzu, denn der Scanner misst nur, was er in gerader Linie «sieht». Dafür ist die Genauigkeit die beste der beiden Familien: in der Grössenordnung von 2 bis 5 mm bei einer Gebäudeaufnahme.
Der mobile SLAM-Scan: im Gehen
Der mobile Scanner (Typ NavVis VLX) wird getragen und erfasst kontinuierlich, während der Operateur das Gebäude durchschreitet. Die SLAM-Technologie (simultane Lokalisierung und Kartierung) berechnet die Trajektorie des Geräts in Echtzeit und positioniert die Punkte entlang des Weges. Die Produktivität im Innenraum ist unvergleichlich (ein Geschoss ist in Minuten durchlaufen), um den Preis einer geringeren Genauigkeit von etwa 5 bis 15 mm und einer Anfälligkeit für Drift auf langen Strecken, die mit Kontrollpunkten korrigiert wird.
Das Zusammensetzen: die Registrierung der Standpunkte
Die fertige Punktwolke existiert beim Verlassen der Baustelle noch nicht: Sie entsteht im Büro, wenn die Dutzenden oder Hunderten von Teilpunktwolken zu einem einzigen Ganzen registriert werden. Die Software richtet die Standpunkte über die Überlappungsbereiche und die während der Aufnahme gesetzten Zielmarken oder Referenzkugeln aneinander aus; der Operateur kontrolliert die Restfehler Standpunkt für Standpunkt. Das ist der unsichtbare Schritt, der über die Qualität entscheidet: Eine sorgfältige Registrierung hält den Zusammensetzungsfehler über das ganze Gebäude im Millimeterbereich; eine nachlässige erzeugt doppelte Wände, die keine Modellierung mehr rettet.
Wenn das Projekt es verlangt, kommt die Georeferenzierung dazu: die Anbindung der Punktwolke an den Schweizer Bezugsrahmen (Koordinaten LV95, Höhen LN02) über Punkte, die ein Geometer gemessen hat. Unverzichtbar, sobald die Punktwolke mit dem Kataster oder einem Baugesuch zusammenspielen muss.
Welche Dichte und welche Genauigkeit sind realistisch?
Zwei Begriffe, die nicht zu verwechseln sind. Die Dichte ist der Abstand zwischen den Punkten: Auf scannernahen Flächen liegt alle paar Millimeter ein Punkt; die Dichte nimmt mit Distanz und Einfallswinkel ab. Die Genauigkeit ist der Positionsfehler jedes Punktes, zu dem der Registrierungsfehler zwischen den Standpunkten hinzukommt.
In der Praxis, bei einer sauber durchgeführten Gebäudeaufnahme:
| Methode | Punktgenauigkeit | Typische Dichte | Einsatz |
|---|---|---|---|
| Statischer Scanner | 2–5 mm | Sehr hoch, ungleichmässig (je nach Distanz) | Tragwerke, Denkmalpflege, anspruchsvolle Geometrien |
| Mobiler SLAM-Scan | 5–15 mm | Hoch, gleichmässig entlang des Weges | Innenräume, Erschliessungen, lange Strecken |
Ein methodischer Hinweis: Eine extreme Dichte bringt für sich genommen nichts. Um eine Wand oder eine Decke zu modellieren, reicht eine Abtastung mit 5–10 mm bei weitem; was zählt, ist die Abdeckung (keine toten Zonen auf den zu modellierenden Elementen) und die Konsistenz der Registrierung. Eine doppelt so dichte, aber schlecht registrierte Punktwolke ist die schlechtere Punktwolke.
E57, RCP, LAS: was bedeuten die Punktwolkenformate?
Das ist die Frage, an der die meisten Dateiaustausche scheitern. Drei Familien decken im Hochbau die allermeisten Fälle ab:
| Format | Art | Stärken | Gut zu wissen |
|---|---|---|---|
| E57 | Offenes Austauschformat (Norm ASTM E2807) | Von praktisch jeder Fachsoftware lesbar; enthält Punkte, Farben, Panoramabilder und die Struktur nach Standpunkten | Das Format, das bei jeder Lieferung zu verlangen ist |
| RCP / RCS | Format von Autodesk ReCap (RCP = Projekt, RCS = einzelner Scan) | Direkte Brücke zu Revit, AutoCAD, Navisworks; Verwaltung von Regionen und Darstellung | Proprietäres Format: sinnvoll als Ergänzung zum E57, nicht an seiner Stelle |
| LAS / LAZ | Format des luftgestützten Lidar (Norm ASPRS; LAZ = komprimierte Version) | Standard für Luftdaten, darunter das öffentliche Schweizer LiDAR | Für das Territorium gedacht, nicht für das Innere eines Gebäudes |
| XYZ / PTS | Reiner Text (eine Zeile pro Punkt) | Universell, einfach | Riesige Dateien, keine Struktur; Format für den Notfall |
Zwei Anmerkungen. Erstens ist E57 das einzige Format der Liste, das zugleich offen, strukturiert und universell lesbar ist: Es ist für die Punktwolke das, was IFC für das BIM-Modell ist: das Format, das sicherstellt, dass Ihre Daten in zehn Jahren noch nutzbar sind, unabhängig von Ihrer Software. Zweitens ist das LAS/LAZ, dem Sie am häufigsten begegnen werden, das der Luftdaten von swisstopo; ihre dezimetrische Genauigkeit und ihre Perspektive aus der Luft ersetzen keinen dedizierten Scan, wie unser Vergleich Öffentliches Schweizer LiDAR vs. dedizierter Scan zeigt.
Wie nutzt man eine Punktwolke in Revit oder Archicad?
In Revit: der Pflichtweg über ReCap
Revit liest E57 nicht direkt. Der Standardweg: das E57 in Autodesk ReCap in RCP/RCS umwandeln, dann die Punktwolke in Revit über «Einfügen > Punktwolke» verknüpfen. Zwei Einstellungen bestimmen die gesamte anschliessende Arbeit:
- Die Positionierung. Verknüpfen Sie die Punktwolke über gemeinsame Koordinaten (oder «Ursprung an Ursprung», wenn die Punktwolke dafür vorbereitet wurde), niemals «Mitte an Mitte»: Eine in LV95 georeferenzierte Punktwolke, die nach Augenmass platziert wird, verliert ihren ganzen Nutzen.
- Die Regionen. ReCap erlaubt es, die Punktwolke in Regionen zu unterteilen (nach Geschoss, nach Zone), und Revit steuert deren Anzeige. Arbeiten Sie nie mit der ganzen Punktwolke dauerhaft eingeblendet: Aktivieren Sie die benötigte Scheibe, blenden Sie den Rest aus.
Die verknüpfte Punktwolke dient dann als Modellierungsgrundlage: Wände, Decken und Dächer werden auf die Punkte gesetzt, Abweichungen nach den vereinbarten Toleranzen entschieden.
In Archicad: nativer E57-Import
Archicad importiert E57 (und XYZ) nativ und wandelt es in ein Punktwolkenobjekt um, das im Modell platziert wird. Dieselben Reflexe wie auf Revit-Seite: das Koordinatensystem beim Import prüfen, die Punktwolke nach Geschossen in Teilmengen aufteilen statt das ganze Gebäude zu laden, und die Punktwolkenobjekte nach Abschluss der Modellierung aus der gelieferten Datei entfernen.
Das Dateigewicht, und wie man es beherrscht
Eine Gebäudepunktwolke ist schwer: einige Gigabyte für ein Einfamilienhaus, mehrere Dutzend für ein Mehrfamilienhaus. Drei Praktiken verhindern, dass dieses Gewicht das Projekt lahmlegt:
- Verknüpfen, nicht importieren. In Revit wie in Archicad bleibt die Punktwolke eine extern referenzierte Datei; das Arbeitsmodell bleibt leicht.
- Nach Geschoss oder Zone aufteilen. Eine Datei pro Geschoss lässt sich problemlos laden, anzeigen und teilen; eine monolithische Datei von 40 GB nicht.
- Die Dichte dem Zweck anpassen. Für die Modellierung genügt eine auf 5–10 mm ausgedünnte Punktwolke; bewahren Sie die volle Dichte im Archiv auf und arbeiten Sie mit der leichteren Version.
Eine gut gelieferte Punktwolke kommt übrigens bereits so strukturiert an: bereinigt (Passanten, Messrauschen entfernt), aufgeteilt, dokumentiert (Koordinatensystem, Datum, Dichte). Genau das liefern wir als Leistung reiner 3D-Scan.
Nur Punktwolke oder BIM-Modell: was bestellen?
Die Frage taucht in fast jedem Offertgespräch auf, und die Antwort liegt in der Unterscheidung vom Anfang des Artikels: Eine Punktwolke wird gemessen, ein Modell wird berechnet.
Bestellen Sie nur die Punktwolke, wenn Ihr Team selbst modelliert (Zeichnerinnen und Zeichner, die mit Scan-to-BIM vertraut sind), wenn Sie einen datierten Referenzzustand vor den Bauarbeiten brauchen oder wenn das Projekt nur punktuelle Masskontrollen verlangt. Budgetseitig beginnt der reine Scan bei CHF 610; für ein Objekt von rund 850 m² rechnen Sie mit etwa CHF 2’850, bereinigte und strukturierte E57-Punktwolke, geliefert in 4 bis 5 Arbeitstagen.
Bestellen Sie Punktwolke + BIM-Modell, wenn das Projekt in Revit oder Archicad lebt: Vorprojekt im Bestand, Ausführungspläne, Flächen nach SIA 416, Massauszüge, Baugesuch. Beim selben Objekt von 850 m² kostet die vollständige Aufnahme mit Modell in LOD 300 rund CHF 5’350; und wenn Sie bereits über eine brauchbare Punktwolke verfügen, liegt die reine Modellierung bei etwa CHF 2’725. In jedem Fall muss das gelieferte Modell präzise Kriterien an Struktur und Toleranzen erfüllen: Unsere Checkliste für ein nutzbares Scan-to-BIM-Modell listet auf, was Sie verlangen sollten.
Die Fehlrechnung ist die Punktwolke, die «zum Sparen» allein bestellt wird, obwohl das Modell drei Monate später nötig sein wird: Die Stunden, die Ihr Team mit Modellieren verbringt (oder modellieren lässt), kommen zum Preis des Scans hinzu, ohne Gewissheit, dass die Punktwolke mit der Dichte und Abdeckung erfasst wurde, die die Modellierung verlangt.
Die häufigen Fallen (und wie man sie vermeidet)
Die unvollständige Punktwolke. Ein Scanner misst nur, was er sieht: ein Schrank vor einer Wand, ein nicht begangenes Dachgeschoss, ein abgeschlossener Raum. Lauter Lücken in der Punktwolke, die erst beim Modellieren entdeckt werden. Die Abhilfe liegt im Vorfeld: ein präzise schriftlich festgelegter Perimeter (welche Räume, welche Geschosse, mit oder ohne Aussenbereiche) und organisierte Zugänge am Tag der Aufnahme.
Verdeckte Zonen, die als gemessen gelten. Eine eingefärbte Punktwolke ist so lesbar, dass man vergisst: Hinter der Vorsatzschale, dem Schacht oder der abgehängten Decke gibt es keinen einzigen Punkt. Was verdeckt ist, wird interpretiert oder durch Sondierung ergänzt, niemals «vom Scan gemessen». Eine seriöse Lieferung dokumentiert diese Zonen.
Die unbrauchbare Fremddatei. Ein erlebter Fall: Für eine Waadtländer Scheune übergab uns ein Kunde das E57 einer Aufnahme, die ein Dritter durchgeführt hatte, um daraus ein Archicad-Modell zu erstellen. Bei der Prüfung erwies sich die Punktwolke als unbrauchbar (lückenhafte Überlappung zwischen den Standpunkten, ganze Zonen fehlten), und das Gebäude musste neu gescannt werden. Die Lehre gilt für jede Punktwolke, die Sie nicht selbst bestellt haben: Lassen Sie die Datei prüfen, bevor Sie eine Modellierung darauf bestellen. Die Prüfung dauert nicht lange und erspart Ihnen, ein Modell zu bezahlen, das auf falschen Daten steht.
Das Lieferobjekt «nur zur Ansicht». Manche Angebote liefern die Punktwolke in einem Online-Viewer, ohne nutzbare E57-Datei. Sie können schauen, aber nicht arbeiten. Verlangen Sie vertraglich das E57 mit dokumentiertem Koordinatensystem.
Häufige Fragen
Was ist eine 3D-Punktwolke?
Es ist die Gesamtheit der Millionen von Punkten, die ein Laserscanner auf den Oberflächen eines Gebäudes oder Geländes gemessen hat, jeder Punkt definiert durch seine Koordinaten X, Y, Z, oft ergänzt um Intensität und Farbe. Sie bildet eine messbare digitale Kopie des Bestands, aus der 2D-Pläne oder ein BIM-Modell abgeleitet werden. Der Begriff bezeichnet auch einen Diagrammtyp in der Statistik, ohne jeden Zusammenhang.
Wie öffnet man eine E57-Datei in Revit?
Revit liest E57 nicht direkt: Wandeln Sie die Datei zuerst mit Autodesk ReCap in RCP/RCS um und verknüpfen Sie das Ergebnis dann in Revit über «Einfügen > Punktwolke». Wählen Sie die Positionierung über gemeinsame Koordinaten oder Ursprung an Ursprung, niemals «Mitte an Mitte», um die Georeferenzierung der Punktwolke zu erhalten.
Was ist der Unterschied zwischen einer Punktwolke und einem BIM-Modell?
Die Punktwolke ist eine Rohmessung: Punkte, ohne Objekte und ohne Intelligenz. Das BIM-Modell ist eine modellierte Interpretation dieser Punkte: Wände, Decken und Räume, die Informationen tragen und aus denen Flächen nach SIA 416, Mengen und Pläne abgeleitet werden. In einer Punktwolke kann man ein Mass abgreifen; eine normierte Fläche oder einen Massauszug kann man darin nicht berechnen.
Wie gross ist eine Punktwolke?
Von einigen Gigabyte für ein Einfamilienhaus bis zu mehreren Dutzend für ein Mehrfamilienhaus, je nach Dichte und Einfärbung. Eine gut gelieferte Punktwolke ist nach Geschoss oder Zone aufgeteilt und wird für die Modellierung in einer ausgedünnten Version angeboten, während die volle Dichte im Archiv bleibt. Das Format LAZ komprimiert stark, bleibt im Hochbau aber eine Randerscheinung.
Was kostet ein 3D-Scan ohne Modellierung?
Bei Studio BIM beginnt der reine Scan (Lieferung der bereinigten, strukturierten und dokumentierten E57-Punktwolke) bei CHF 610; für rund 850 m² rechnen Sie mit etwa CHF 2’850, geliefert in 4 bis 5 Arbeitstagen. Die BIM-Modellierung kann anschliessend auf dieser Punktwolke bestellt werden. Der Konfigurator berechnet Ihren Fall in 2 Minuten.
Die Punktwolke ist der Rohstoff; es muss aber der richtige sein. Berechnen Sie Ihren Scan (nur Punktwolke oder mit BIM-Modell) in 2 Minuten: studiobim.ch/devis.
